Sistem Jaringan Komputer Materi TIK (Prakarya 9) Pertemuan Ketiga


A. Pengertian dan Sejarah Jaringan Komputer

Jaringan komputer adalah sekumpulan komputer, serta perangkat perangkat lain beserta pendukung komputer yang saling terhubung dalam suatu kesatuan.

Sejarah Jaringan Komputer

Konsep jaringan komputer lahir pada tahun 1940-an di Amerika dari sebuah proyek pengembangan komputer di laboratorium Bell dan group riset Harvard University yang dipimpin profesor H. Aiken.

Pada mulanya proyek tersebut hanyalah ingin memanfaatkan sebuah perangkat komputer yang harus dipakai bersama. Untuk mengerjakan beberapa proses tanpa banyak membuang waktu kosong dibuatlah proses beruntun, sehingga beberapa program bisa dijalankan dalam sebuah komputer dengan dengan kaidah antrian.

Di tahun 1950-an ketika jenis komputer mulai membesar sampai terciptanya super komputer, maka sebuah komputer mesti melayani beberapa terminal. Untuk itu ditemukan konsep distribusi proses berdasarkan waktu yang dikenal dengan nama TSS (Time Sharing System), maka untuk pertama kali bentuk jaringan (network) komputer diaplikasikan.

Pada sistem TSS beberapa terminal terhubung secara seri ke sebuah host komputer. Dalam proses TSS mulai nampak perpaduan teknologi komputer dan teknologi telekomunikasi yang pada awalnya berkembang sendiri-sendiri.


Jenis jenis jaringan komputer

A. Jaringan Komputer berdasarkan metode ditribusi data

1. Jaringan Terpusat

Yang dimaksud jaringan terpusat adalah jaringan yang terdiri dari komputer client dan komputer server dimana komputer client bertugas sebagai perantara dalam mengakses sumber informasi/ data yang berasal dari komputer server.

2. Jaringan Terdistribusi

Jaringan ini merupakan hasil perpaduan dari beberapa jaringan terpusat sehingga memungkinkan beberapa komputer server dan client yang saling terhubung membentuk suatu sistem jaringan tertentu.

B. Jaringan Komputer Berdasarkan Hubungan Fungsional Komputer dalam Pemrosesan Data

1. Jaringan Client-Server

Jaringan ini terdiri dari satu atau lebih komputer server dan komputer client. Biasanya terdiri dari satu komputer server dan beberapa komputer client. Komputer server bertugas menyediakan sumber daya data, sedangkan komputer client hanya dapat menggunakan sumber daya data tersebut.

2. Jaringan Peer to Peer

Dalam jaringan ini, masing-masing komputer, baik itu komputer server maupun komputer client mempunyai kedudukan yang sama. Jadi, komputer server dapat menjadi komputer client, dan sebaliknya komputer client juga dapat menjadi komputer server.

C. Jaringan komputer berdasarkan Jangkauan Wilayahnya

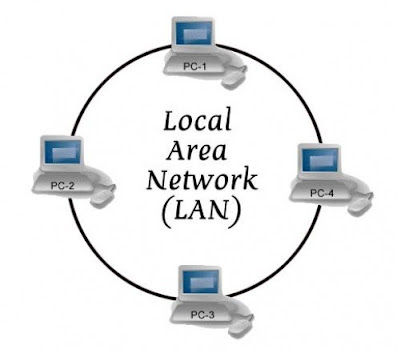

1. Local Area Network atau yang sering disingkat dengan LAN merupakan jaringan yang hanya mencakup wilayah kecil saja, semisal warnet, kantor, atau sekolah. Umumnya jaringan LAN luas areanya tidak jauh dari 1 km persegi.


Keuntungan jaringan LAN adalah :

  1. Proses back up yang mudah dan cepat
  2. Risiko kehilangan data sangat kecil
  3. Komunikasi antar karyawan dapat dilakukan
  4. Pertukaran file dapat dilakukan dengan mudah
  5. Pemakaian printer dapat digunakan oleh semua klien
  6. File data yang keluar masuk dapat dikontrol
2. MAN (Metropolitan Area Network). Jenis jaringan komputer MAN ini adalah suatu jaringan komputer dalam suatu kota dengan transfer data berkecepatan tinggi yang menghubungkan suatu lokasi seperti sekolah, kampus, perkantoran dan pemerintahan. Sebenarnya jaringan MAN ini adalah gabungan dari beberapa jaringan LAN. Jangkauan dari jaringan MAN ini bisa mencapai 10 - 50 kilo meter.



Keuntungan MAN adalah :
  1. Cakupan wilayah lebih luas
  2. Mempermudah hal dalam berbisnis
  3. Keamanan dalam jaringan lebih baik
Kerugian MAN adalah :
  1. Menggunakan biaya operasional
  2. Menjadi target cracker untuk mengambil keuntungan pribadi
  3. Memperbaiki jaringan MAN diperlukan waktu yang cukup lama
3. WAN singkatan dari Wide Area Network.
WAN adalah jenis jaringan komputer yang mencakup area yang cukup besar. contohnya adalah jaringan yang menghubugkan suatu wilayah atau suatu negara dengan negara lainnya.

Keuntungan jaringan WAN :
  1. Dokumen yang biasa dikirimkan, dapat dikirim melalui fax, dikirim melalui e-mail dengan biaya relatif murah
  2. Pooling data dapat dilakukan setiap hari
  3. Server kantor pusat dapat berfungsi sebagai bank data
  4. Komunikasi antar kantor dapat menggunakan e-mail
D. Jaringan komputer berdasarkan metode koneksinya

1. Jaringan Berkabel (Wired Network)
Media transmisi data yang digunakan dalam jaringan ini berupa kabel. Kabel tersebut digunakan untuk menghubungkan satu komputer dengan komputer lainnya agar bisa saling bertukar informasi/ data atau terhubung dengan internet.

2. Jaringan Nirkabel (Wireless Network)
Dalam jaringan ini diperlukan gelombang elektromagnetik sebagai media transmisi datanya. Jaringan ini menggunakan gelombang elektromagnetik untuk mengirimkan sinyal data antar komputer satu dengan komputer lainnya.

E. Jaringan komputer berdasarkan topologinya
1. Ring Topology
Setiap komputer dihubungkan dengan komputer lain dan seterusnya sampai kembali lagi ke komputer pertama, dan membentuk lingkaran sehingga disebut ring. Dapat berkomunikasi menggunakan data token untuk mengontrol hak akses komputer untuk menerima data, misalnya komputer 1 akan mengirim file ke komputer 4, maka data akan melewati komputer 2 dan 3 sampai di terima oleh komputer 4, jadi sebuah komputer akan melanjutkan pengiriman data jika yang dituju bukan IP address dia.



Kelebihan dari topologi ring adalah pada kemudahan dalam proses pemasangan dan instalasi, penggunaan jumlah kabel lan yang sedikit sehingga akan menghemat biaya.

Kekurangan paling fatal dari topologi ini adalah, jika salah satu komputer ataupun kabel nya bermasalah, maka pengiriman data akan terganggu bahkan error.

2. Bus topology
Topologi bus tersusun rapi seperti antrian dan  menggunakan cuma satu kabel coaxial dan setiap komputer terhubung ke kabel menggunakan konektor BNC, dan kedua ujung dari kabel coaxial harus diakhiri oleh terminator.



Kelebihan dari bus hampir sama dengan ring, yaitu kabel yang digunakan tidak banyak dan menghemat biaya pemasangan.

Kekurangan topologi bus adalah jika terjadi gangguan atau masalah pada satu komputer bisa menggangu jaringan di komputer lain, dan untuk topologi ini sangat sulit mendeteksi gangguan, sering terjadinya antrian data, dan jika jaraknya terlalu jauh harus menggunakan repeater.


3. Star topology
Topologi ini membentuk seperti bintang karena semua komputer di hubungkan ke sebuah hub atau switch dengan kabel UTP, sehingga hub/switch lah pusat dari jaringan dan bertugas untuk mengontrol lalu lintas data, jadi jika komputer 1 ingin mengirim data ke komputer 4, data akan dikirim ke switch dan langsung di kirimkan ke komputer tujuan tanpa melewati komputer lain.

Kelebihan topologi ini adalah sangat mudah mendeteksi komputer mana yang mengalami gangguan, mudah untuk melakukan penambahan atau pengurangan komputer tanpa mengganggu yang lain, serta tingkat keamanan sebuah data lebih tinggi, .

Kekurangannya topologi jaringan komputer ini adalah, memerlukan biaya yang tinggi untuk pemasangan, karena membutuhkan kabel yang banyak serta switch/hub, dan kestabilan jaringan sangat tergantung pada terminal pusat, sehingga jika switch/hub mengalami gangguan, maka seluruh jaringan akan terganggu.


4.  Topologi tree
adalah gabungan dari beberapa topologi star yang dihubungan dengan topologi bus, jadi setiap topologi star akan terhubung ke topologi star lainnya menggunakan topologi bus, biasanya dalam topologi ini terdapat beberapa tingkatan jaringan, dan jaringan yang berada pada tingkat yang lebih tinggi dapat mengontrol jaringan yang berada pada tingkat yang lebih rendah.



Kelebihan topologi tree adalah mudah menemukan suatu kesalahan dan juga mudah melakukan perubahan jaringan jika diperlukan.

Kekurangan nya yaitu menggunakan banyak kabel, sering terjadi tabrakan dan lambat, jika terjadi kesalahan pada jaringan tingkat tinggi, maka jaringan tingkat rendah akan terganggu juga.


Protokol Jaringan Komputer

Protokol adalah sebuah aturan atau standar yang mengatur atau mengijinkan terjadinya hubungan, komunikasi, dan perpindahan data antara dua atau lebih titik komputer

1. HTTP (Hypertext Transfer Protocol) adalah protokol yang dipergunakan untuk mentransfer dokumen dalam WWW

2. SMTP ( SImple Mail Transfer Protocol) merupakan salah satu protokol yang umum digunakan untuk pengiriman surat elektronik di internet

3. TCP/IP ( Transmission Control Protocol) merupakan sekumpulan protokol yang melakukan fungsi komunikasi data antarkomputer dalam sebuah LAN atau WAN

4. FTP (File Transfer Protocol) adalah layanan protokol antar komputer yang dapat saling mengirim file

Perangkat keras jaringan komputer

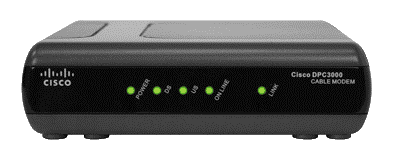

1.  Modem (Modulator Demodulator)
Merupakan perangkat yang menghubungkan kita ke internet.



Perangkat ini berfungsi mengubah sinyal Analog menjadi sinyal Digital. Modem mengganti sinyal digital dari komputer menjadi sinyal analog ketika melewati medium seperti saluran telepon, kemudian modem merubah kembali sinya tersebut menjadi sinya digital saat menuju komputer tujuan. Hal ini dilakukan agar bisa dipahami oleh komputer.

2. Kabel Jaringan
Kabel jaringan merupakan peralatan yang berfungsi sebagai media penghubung antara komputer dengan komputer atau dengan perangkat lainnya.



Berikut adalah jenis-jenis kabel yang digunakan dalam jaringan komputer.
  1. Twisted Pair (UTP dan STP)
  2. Coaxial
  3. Fiber Optic

3. Network Interface Card (NIC)
Perangkat keras jaringan komputer yang satu ini dikenal dengan istilah Ethernet Card atau lebih populer dengan istilah LAN Card adalah kartu jaringan yang berfungsi sebagai penghubung antar komputer dengan sebuah jaringan.



Umumnya NIC ini sudah terintegrasi dengan motherboard komputer dan laptop, namun ada juga berupa kartu yang ditancapkan ke motherboard. Bahkan seiring dengan maju perkembangan, ada juga yang berupa USB.

4.Konektor
Adalah alat yang menghubungkan kabel dengan network adapter. Coba bayangkan apabila tidak ada konektor, dengan cara bagaimana kabel-kabel jaringan dapat terhubung dengan network adapter atau NIC.

Jenis konektor tentunya disesuaikan dengan jenis kabel yang digunakan.
  1. Konektor RJ-45 digunakan untuk Kabel UTP
  2. Konektor BNC/T digunakan untuk Kabel Coaxial
  3. Konektor ST digunakan untuk Kabel Fiber Optic

5. HUB
Hub adalah sebuah perangkat yang digunakan untuk menyatukan kabel-kabel network dari tiap workstation, server atau perangkat lain.



Biasanya perangkat keras jaringan ini digunakan untuk membangun topologi bintang, kabel twisted pair datang dari sebuah workstation masuk kedalam hub

6. Switch
Sebenarnya fungsi dari switch adalah sama dengan hub. Namun, cara kerja switch lebih rumit. Switch tidak hanya sekedar mengurusi sinyal listrik tapi juga harus memproses informasi pada lapisan atau layer data link, informasi yang dicek oleh switch adalah alamat MAC address dari setiap perangkat dan komputer yang tersambung dengan dirinya.

7. Repeater
Repeater berfungsi untuk memperkuat sinyal dengan cara menerima sinyal dari suatu segmen jaringan lalu memancarkan kembali dengan kekuatan yang sama dengan sinyal asli pada segmen kabel yang lain.


8. Router
Fungsi utama router adalah sebagai perangkat dalam jarinan komputer yang digunakan sebagai penghubung antara jaringan atau network. Router yang menentukan jalur mana yang terbaik untuk dilewati paket data sehingga data dapat sampai ke tujuannya.

9. Bridge
Fungsi dari bridge itu sama dengan fungsi repeater tapi bridge lebih fleksibel dan lebih cerdas dari pada repeater.

Bridge dapat menghubungkan jaringan yang menggunakan metode transmisi yang berbeda. Misalnya bridge dapat menghubungkan Ethernet baseband dengan Ethernet broadband. Tentang pengertian baseband dan broadband ini akan kita bahas pada pertemuan berikutnya.

Demikian materi kita untuk hari ini semoga anak - anak dapat mempelajari dengan mencari referensi lain di internet.

Penting !

Untuk pertemuan Keempat kita akan adakan evaluasi terkait materi yang sudah kita pelajari dari pertemuan pertama sampai ketiga ini. Terima kasih.
